PyroSim煙氣流動模擬分析軟件（消防評估軟件專用）

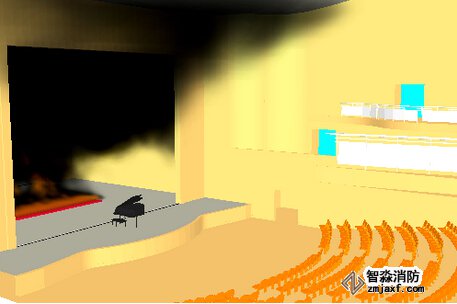

PyroSim煙氣流動模擬分析軟件（消防評估軟件專用）由美國標準技術研究院（NIST)研發的，專用于消防動態仿真模擬(Fire Dynamic Simulation, FDS)的軟件。它是在FDS 的基礎上發展起來的。軟件以計算流體動力學為依據，可以模擬預測火災中的煙氣，CO等毒氣的運動，溫度以及濃度等情況;軟件可以模擬的火災范圍很廣，從日常爐火，房間，接電設備引起的各種火災形式;方便快捷的建模，并支持DXF和FDS 格式的模型文件的導入。
PyroSim被用來創建火災模擬，準確地預測火災煙氣流動、火災溫度和有毒有害氣體濃度分布。軟件以計算流體流動力學為理論依據，仿真模擬預測火災中的煙氣、CO等毒氣的流動、火災溫度及煙氣濃度的分布。該軟件可模擬的火災范圍很廣，包括日常的爐火、房間火災以及電氣設備引發的多種火災。
PyroSim的特點是提供了三維圖形化前處理功能,可視化編輯的效果,能夠邊編輯邊查看所建模型,把用戶從以前FDS 建模的枯燥復雜的命令行中解放了出來。在PyroSim里面不僅包括建模、邊界條件設置、火源設置、燃燒材料設置和幫助等，還包括FDS/ smokeview 的調用以及計算結果后處理,用戶可以直接在PyroSim中運行所建模型。
功能組成：
模型設置模塊--分析網格，幾何物體，形狀、尺寸，各部分材料、質地等；
表面設置模塊--表面特性絕緣、惰性，供排氣，加熱或冷卻爐；
化學反應設置模塊--化學組成，燃點、燃燒熱值等；
設備設置模塊--一些煙氣和溫度探測，噴淋等方面的設備的設置；
運行模擬模塊--運行，并輸出數據、圖表、動畫等.
PyroSim支持導入二維和三維的CAD 的DXF文件，在二維CAD 平面圖的基礎上，您可以準確繪制建筑模型，也可以通過平面拉伸來形成墻體.
菜單：
-公用菜單：包含文件管理、編輯、模型處理、設備、人員疏散、輸出等菜單。
-常用工具菜單：包括新建文件、文件打開、保存、導入FDS文件、導出FDS文件、撤銷與重做等按鈕。
-圖形操作菜單：包含使用線框圖、使用實體圖、顯示組織結構、顯示物體輪廓、使用柔和光線等按鈕。
-圖形顯示操作菜單：包含樓層顯示操作、定義樓層參數、背景的顯示與隱藏、網格劃分的顯示與隱藏等。
-樹形菜單窗口：顯示在建模過程中所做的各項操作，可以通過在命令窗口中對各項構筑物進行快速編輯。
-圖形窗口：包含3D視圖窗口，2D視圖窗口和記錄視圖。
具體操作：
-PyroSim提供的模型建立主要為建立網格、材料定義等過程，然后得到一個完整正確的消防模擬模型。

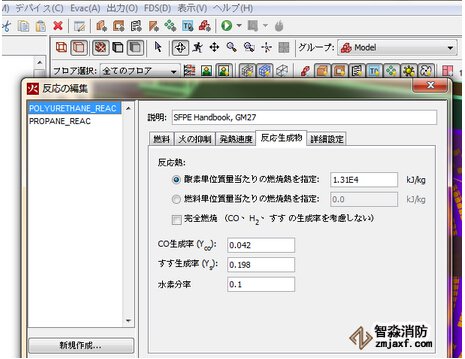

-PyroSim程序中能很方便地輸入已知的材料燃燒反應。
-模擬一個由導熱固體材料或燃料構成的表面時，必須對材料進行定義，說明此材料的熱力學性質和熱解屬性。

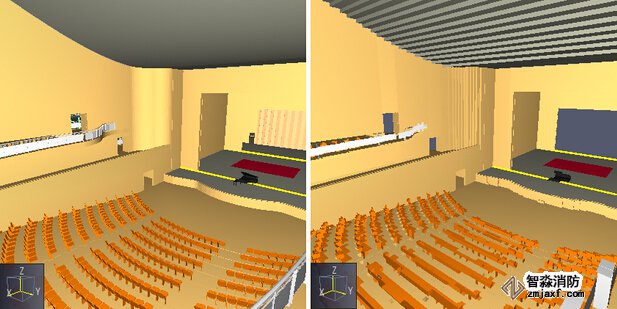

-在網格條件下創建建筑物，包括墻壁、門、窗戶等建筑物內的沙發桌椅等裝飾物品。
-統計數據是設備系統的一個延伸。用戶可以嵌入一個統計收集設備，它會輸出關于在一個或多個網格中的一個特定量的較小值、較大值和平均值等數據。這些數據可以通過二維圖標查看。
-在模擬中，可以使用激活事件命令來控制對象狀態。
基礎建模功能：
-輸入反應和材料數據

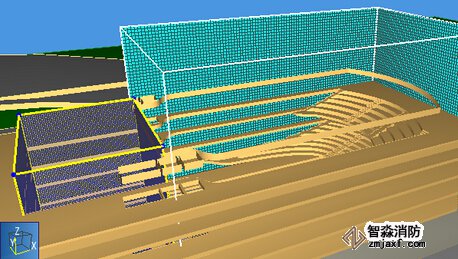

-創建網格
-指定燃燒參數
-創建表面
-打造家具（障礙物）
-墻
-使用通風口定義火源和樓層
-添加一個開放的邊界
-在墻上懸掛圖片
-創建熱電偶記錄
-創建3D效果繪制的切片記錄
-創建邊界記錄
-指定模擬屬性
-保存并運行
-Somkeview查看結果
-查看事件歷史結果

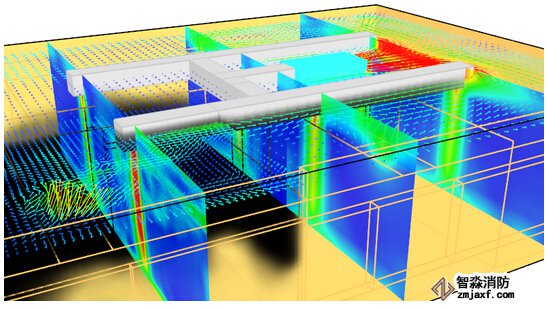

空氣流動模型：
-創建網格
-創建進氣表面
-創建微粒釋放
-創建通風口
-創建開放（排氣）通風口
-創建切片記錄
-指定模擬屬性
-保存模型
-運行仿真
-查看粒子運動
-查看切片數據
